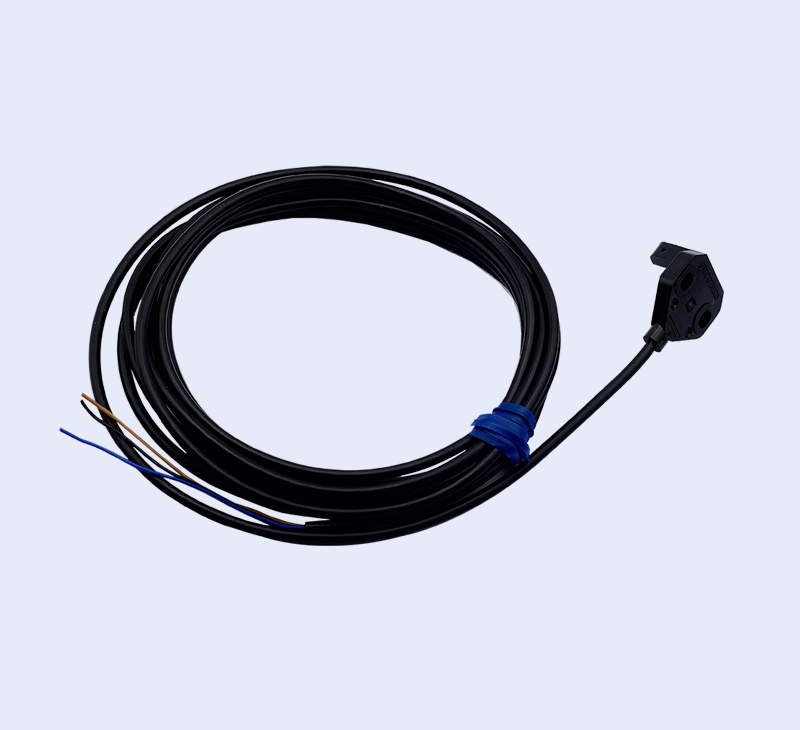

EE-SX77 / SX87微型光電傳感器

直流光對射型（凹槽型）, L型, 導線引出型 (2m), 檢測距離: 5mm, 遮光時ON, NPN集電極開路輸出小巧輕薄，可緊密安裝，帶有兩面可見的指示燈，電源電壓范圍寬達DC5～24V 薄型導線引出型（直流光）

立即咨詢

直流光對射型（凹槽型）, L型, 導線引出型 (2m), 檢測距離: 5mm, 遮光時ON, NPN集電極開路輸出

形狀	L型
發光方式	直流光
檢測方式	對射型（凹槽型）
檢測距離	0～5mm (槽寬)
動作模式	遮光時ON
控制輸出（輸出格式）	NPN集電極開路輸出
連接方式	導線引出型

小巧輕薄，可緊密安裝

帶有兩面可見的指示燈

電源電壓范圍寬達DC5～24V

預連線型

形狀	檢測方式	導線長	檢測距離	動作模式	指示燈模式	型號
形狀	檢測方式	導線長	檢測距離	動作模式	指示燈模式	NPN輸出	PNP輸出
標準型	對射型 (凹槽寬度)	2m	5mm (凹槽寬度) (紅外光)	遮光時ON	入光時亮燈	EE-SX770 2M	EE-SX770P 2M
				遮光時ON	遮光時亮燈	EE-SX770A 2M	EE-SX770R 2M
				入光時ON	入光時亮燈	EE-SX870 2M	EE-SX870P 2M
				入光時ON	遮光時亮燈	EE-SX870A 2M	EE-SX870R 2M
L型				遮光時ON	入光時亮燈	EE-SX771 2M	EE-SX771P 2M
				遮光時ON	遮光時亮燈	EE-SX771A 2M	EE-SX771R 2M
				入光時ON	入光時亮燈	EE-SX871 2M	EE-SX871P 2M
				入光時ON	遮光時亮燈	EE-SX871A 2M	EE-SX871R 2M
T型				遮光時ON	入光時亮燈	EE-SX772 2M	EE-SX772P 2M
				遮光時ON	遮光時亮燈	EE-SX772A 2M	EE-SX772R 2M
				入光時ON	入光時亮燈	EE-SX872 2M	EE-SX872P 2M
				入光時ON	遮光時亮燈	EE-SX872A 2M	EE-SX872R 2M

種類		標準型	L型	T型
項目? 型號	NPN	EE-SX770? EE-SX770A? EE-SX870? EE-SX870A	EE-SX771? EE-SX771A? EE-SX871? EE-SX871A	EE-SX772? EE-SX772A? EE-SX872? EE-SX872A
項目? 型號	PNP	EE-SX770P? EE-SX770R? EE-SX870P? EE-SX870R	EE-SX771P? EE-SX771R? EE-SX871P? EE-SX871R	EE-SX772P? EE-SX772R? EE-SX872P? EE-SX872R
檢測距離		5mm (凹槽寬度)
標準檢測物體		2×0.8mm以上的不透明物體
應差距離		0.025mm
光源(最大發光波長)		GaAs紅外發光二級管(940nm)
指示燈		入光時亮燈(紅色)(A型、R型為遮光時亮燈)
電源電壓		DC5～24V±10% 紋波(p-p) 10%以下
消耗電流		35mA以下(NPN型)、30mA以下(PNP型)
控制輸出		NPN型：NPN集電極開路輸出 DC5～24V 100mA以下? 殘留電壓0.8V以下(負載電流100mA時)、殘留電壓0.4V以下(負載電流40mA時)、? 關機電流(漏電流) 0.5mA以下? PNP型： PNP集電極開路輸出　DC5～24V　50mA以下? 殘留電壓1.3V以下(負載電流50mA時)、關機電流(漏電流) 0.5mA以下
響應頻率*		1kHz以上(平均值為3kHz)
使用環境照度		受光面照度熒光燈：1,000lx以下
環境溫度范圍		工作時：-25～+55℃ 保存時： -30～+80℃ (無結冰)
環境濕度范圍		工作時：5～85%RH 保存時： 5～95%RH (無結露)
振動(耐久		20～2,000Hz (最大加速度100m/s²) 上下振幅1.5mm X、Y、Z各方向 2h (4min周期)
沖擊(耐久)		500m/s²?X、Y、Z各方向 3次
保護結構		IP60 IEC60529規格
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約20g
材質	外殼	聚苯二甲酸丁二醇酯(PBT)
