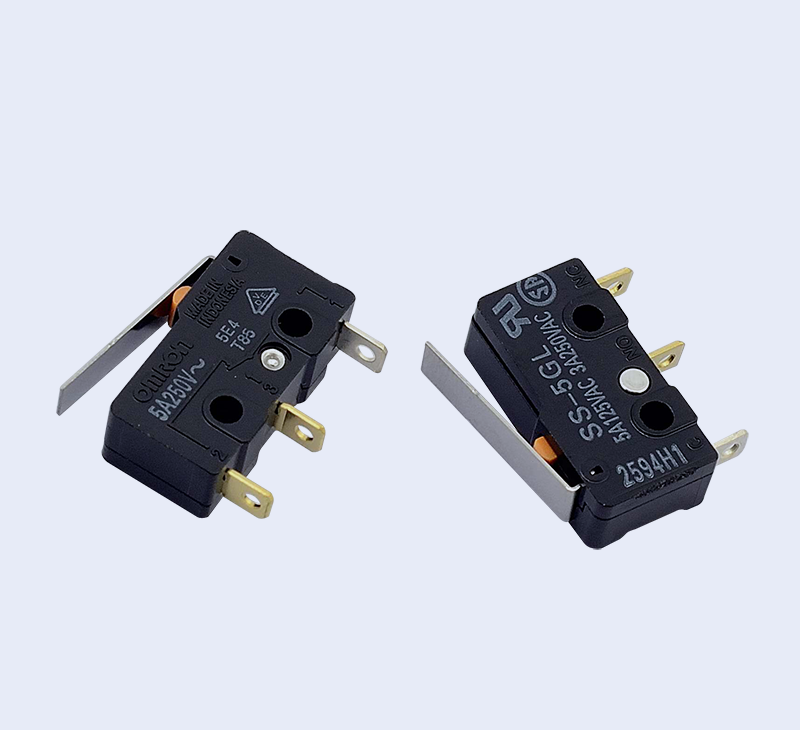

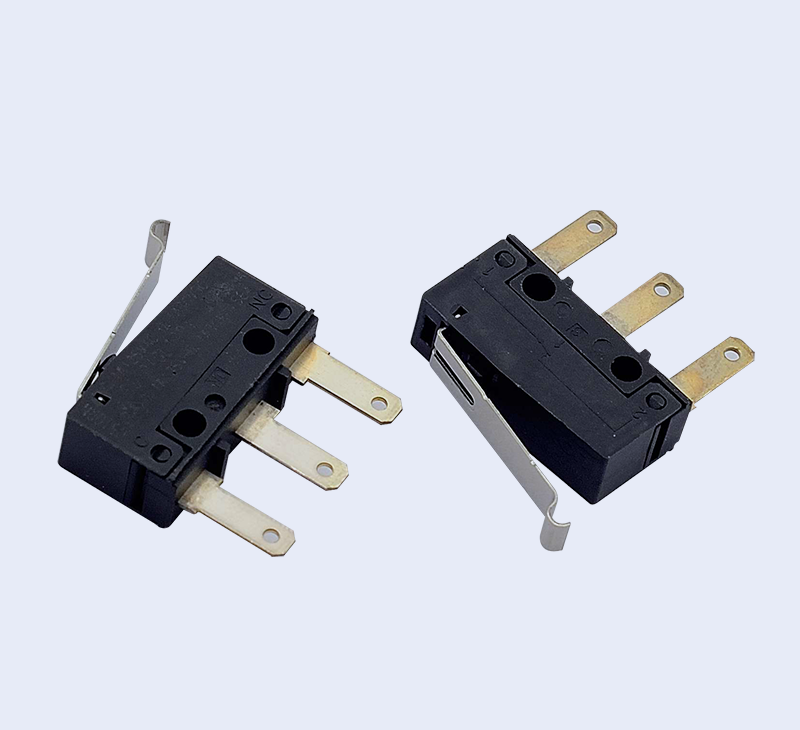

| ●普通型 |
|
10.1A | 5A | 0.1A | ||||||||
針狀按鈕型 |

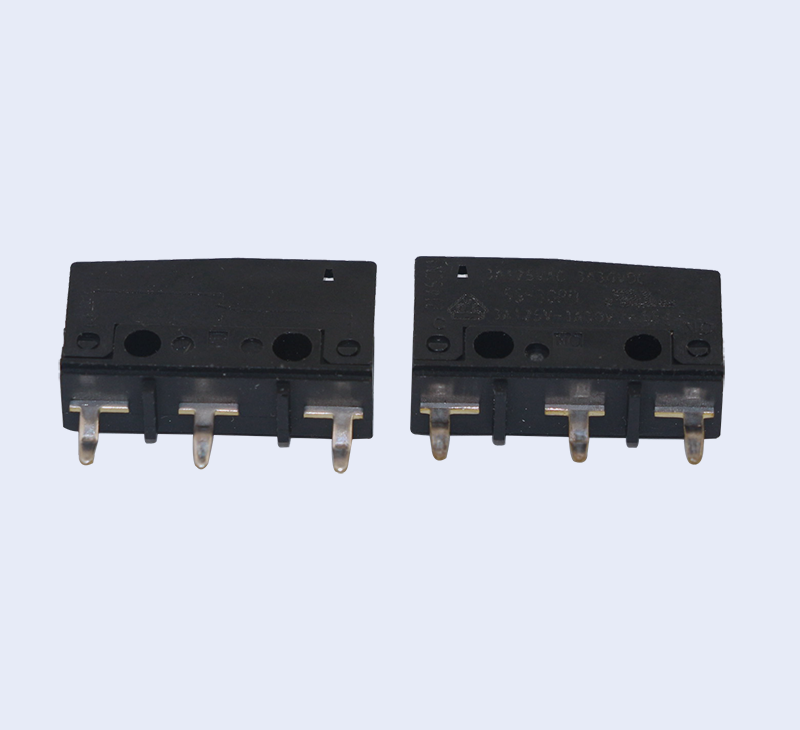

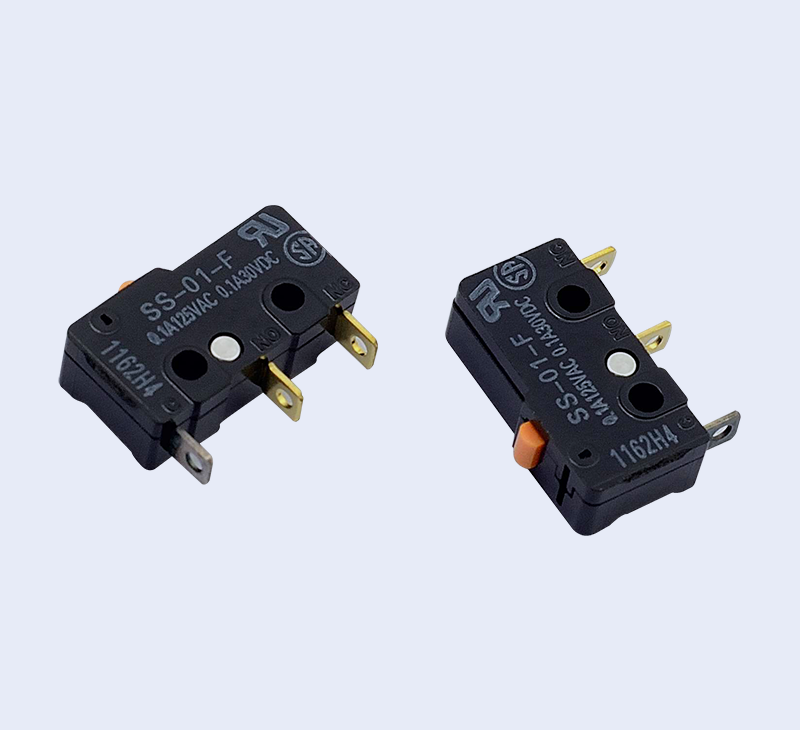

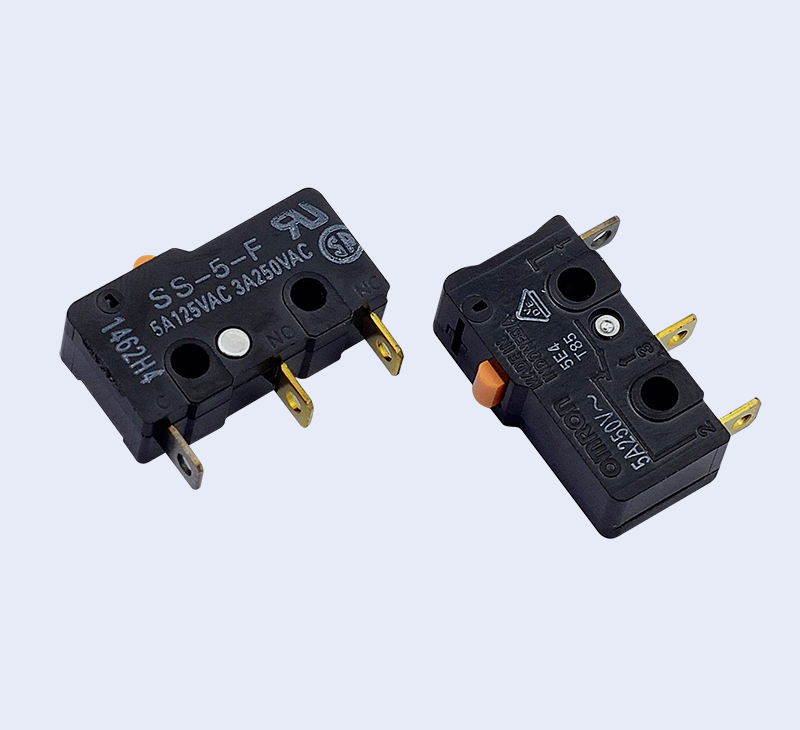

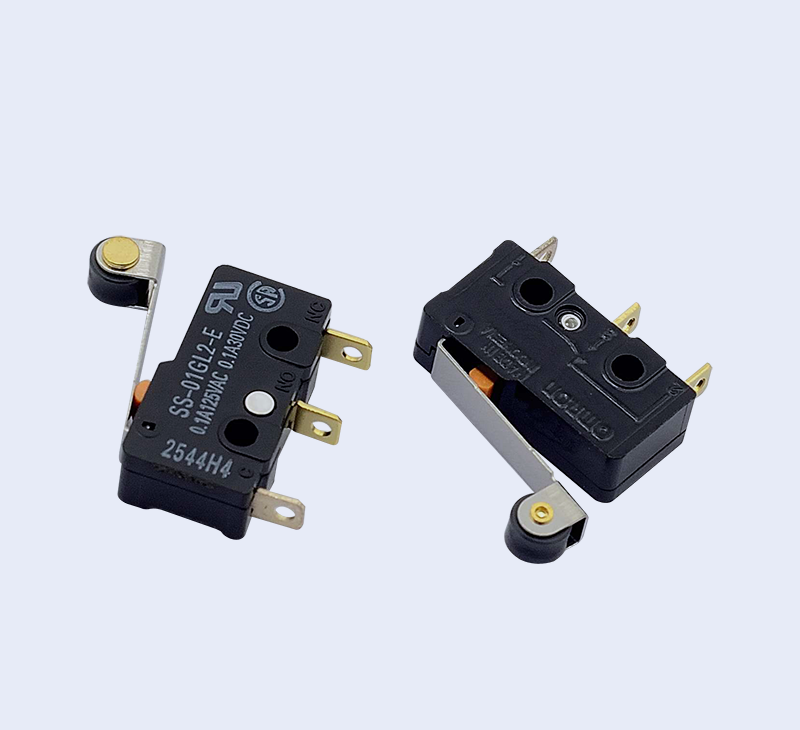

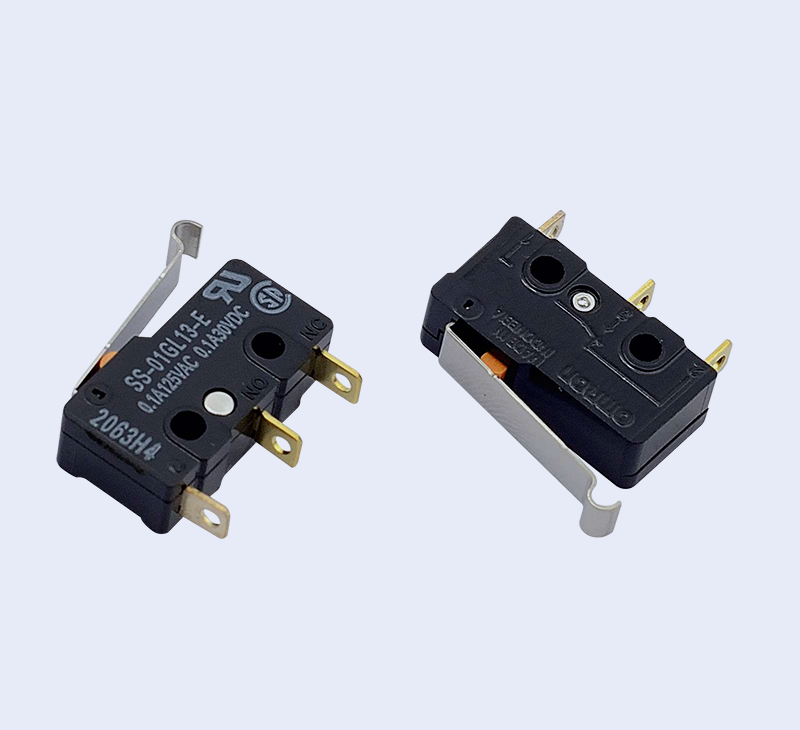

焊接端子 | 1c | 1.47N | SS-10 | SS-5 | SS-01 | |||||
| 1b | SS-10-2 | SS-5-2 | SS-01-2 | ||||||||
| 1a | SS-10-3 | SS-5-3 | SS-01-3 | ||||||||
| #110接線片端子 | 1c | SS-10T | SS-5T | SS-01T | |||||||
| 1b | SS-10-2T | SS-5-2T | SS-01-2T | ||||||||
| 1a | SS-10-3T | SS-5-3T | SS-01-3T | ||||||||
| 印刷基板用端子 | 1c | SS-10D | SS-5D | SS-01D | |||||||
| 1b | SS-10-2D | SS-5-2D | SS-01-2D | ||||||||
| 1a | SS-10-3D | SS-5-3D | SS-01-3D | ||||||||
| 焊接端子 | 1c | 0.49N | ― | SS-5-F | SS-01-F | ||||||
| 1b | ― | SS-5-F-2 | SS-01-F-2 | ||||||||
| 1a | ― | SS-5-F-3 | SS-01-F-3 | ||||||||
| #110接線片端子 | 1c | ― | SS-5-FT | SS-01-FT | |||||||
| 1b | ― | SS-5-F-2T | SS-01-F-2T | ||||||||
| 1a | ― | SS-5-F-3T | SS-01-F-3T | ||||||||
| 印刷基板用端子 | 1c | ― | SS-5-FD | SS-01-FD | |||||||
| 1b | ― | SS-5-F-2D | SS-01-F-2D | ||||||||
| 1a | ― | SS-5-F-3D | SS-01-F-3D | ||||||||
| 焊接端子 | 1c | 0.25N | ― | ― | SS-01-E | ||||||
| 1b | ― | ― | SS-01-E-2 | ||||||||
| 1a | ― | ― | SS-01-E-3 | ||||||||
| #110接線片端子 | 1c | ― | ― | SS-01-ET | |||||||
| 1b | ― | ― | SS-01-E-2T | ||||||||
| 1a | ― | ― | SS-01-E-3T | ||||||||
| 印刷基板用端子 | 1c | ― | ― | SS-01-ED | |||||||
| 1b | ― | ― | SS-01-E-2D | ||||||||
| 1a | ― | ― | SS-01-E-3D | ||||||||
|
阻抗負載 | |||||
|---|---|---|---|---|---|---|
|
|
AC250V |
|

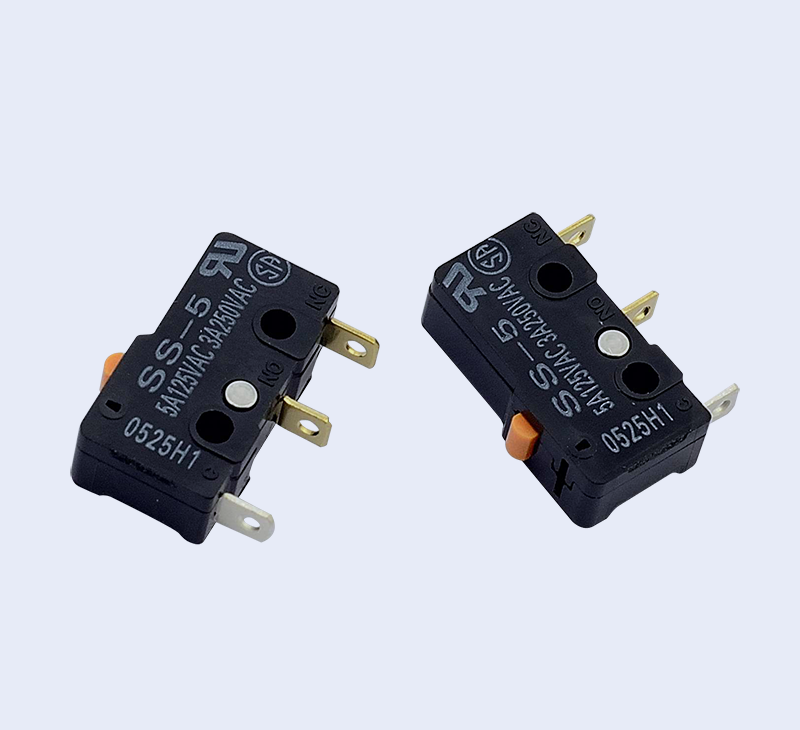

||||
| SS-5系列 |
AC125V AC250V |
5A 3A |
||||
| SS-01系列 | AC125V | 0.1A | ||||
| DC?30V | 0.1A | |||||
| ? | ? |
| 注. | 上述額定值是在下面條件下測得得數據。 |
| (1) | 環境溫度：20±2℃ |
| (2) | 環境濕度：65±5%RH |
| (3) | 操作頻率：30次/min |
|
SS-10系列 | SS-5系列 | SS-01系列 | ||||
|---|---|---|---|---|---|---|---|
| 容許操作速度 | 0.1mm～1m/s（針狀按鈕型的場合） | ||||||
|
容許操 作頻率 |

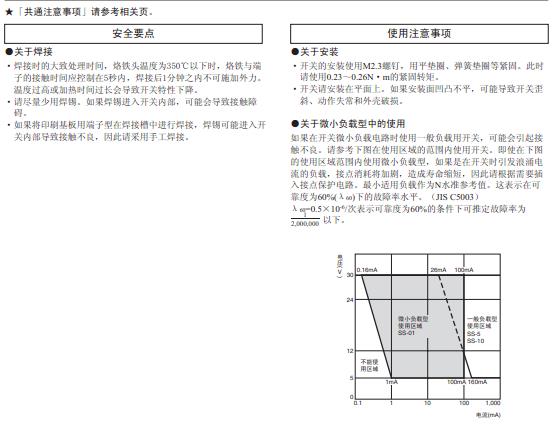

機械 | 400次/min | |||||
| 電氣 | 60次/min | ||||||
| 絕緣電阻 | 100MΩ以上（DC500V絕緣電阻計） | ||||||
| 接觸電阻（初期值） | OF1.47N型 | 30mΩ以下 | 50mΩ以下 | ||||
| OF0.49N型 | —— | 50mΩ以下 | 100m 以下 | ||||
| OF0.25N型 | —— | 150m 以下 | |||||
| 耐壓＊1 | 同極端子間 | AC1,000V?50/60Hz?1min | AC600V?50/60Hz?1min | ||||
| 帶電金屬部與地之間 | AC1,500V?50/60Hz?1min | ||||||
| 各端子和非帶電金屬部間 | AC1,500V?50/60Hz?1min | ||||||
| 振動＊2 | 誤動作 | 頻率10～55Hz?雙振幅1.5mm | |||||
| 沖擊＊2 | 耐久 | OF1.47N型 | 最大1,000m/s2 | ||||
| OF0.49N型 | 最大500m/s2 | ||||||
| OF0.25N型 | 最大500m/s2 | ||||||
| 誤動作 | OF1.47N型 | 最大300m/s2 | |||||
| OF0.49N型 | 最大200m/s2 | ||||||
| OF0.25N型 | 最大200m/s2 | ||||||
| 壽命＊3 | 機械 | 1,000萬次以上（60次/min） | 3,000萬次以上（60次/min） | ||||
| 電氣 | 5萬次以上（30次/min） | 20萬次以上（30次/min） | |||||
| 保護結構 | IEC?IP40 | ||||||
| 觸電保護極 | Class?I | ||||||
| PTI（漏電特性） | 175 | ||||||
| 使用環境溫度 | -25～+85℃?60%H以下（無結冰、無凝露） | ||||||
| 使用環境濕度 | 85%RH以下（+5～+35℃時） | ||||||
| 重量 | 約1.6g（針狀按鈕型的場合） | ||||||
| ? | ? |
| 注. | 上述數值為初始值。 |
| *1. | 耐電壓為使用了隔板時的數值。（請參考相關頁） |
| *2. |
在針狀按鈕型中為自由位置和總行程位置的數值，擺桿型時是總行程位置 上的數值。接點的閉路或開路在1ms以內。 |
| *3. | 有關于試驗條件請另行垂詢。 |
尺寸表 (單位: mm)
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
