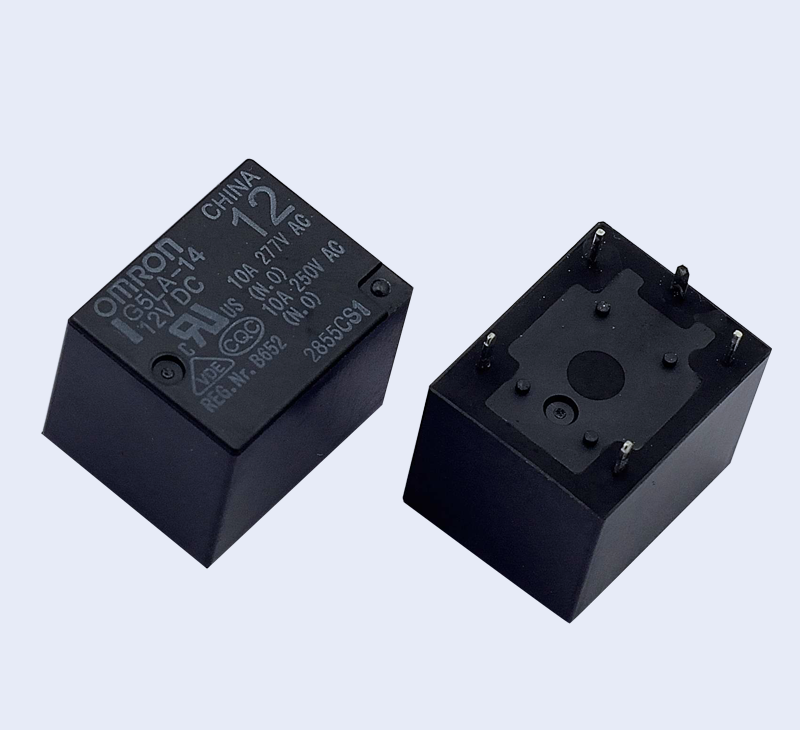

G5LA 功率繼電器
10A方形1極功率繼電器
? 帶通用端子的經濟型方形繼電器
? 符合VDE435，CQC認證
? UL認證/CSA認證
? 高開關電源:10A 250VAC
? 耐沖擊電壓最高達4,500V
? 線圈功耗：360mW
? 可提供ULF級線圈絕緣型
? 耐漏電起痕：CTI>250
| 分類 | 端子形狀 | 接點構成 | 保護構造 | 型號 | 額定線圈電壓 | 最小包裝單位 |
| 標準型 | 印刷基板用端子 | SPST-NO(1a) | 耐焊劑保護型 | G5LA-1A(-CF) |
DC5V DC9V DC12V DC24V DC48V |
100個/托盤 |
| 全密封型 | G5LA-1A4(-CF) | |||||
| SPDT(1c) | 耐焊劑保護型 | G5LA-1(-CF) | ||||
| 標準型 | 全密封型 | G5LA-14(-CF) | ||||
| SPDT(1c) | 耐焊劑保護型 | G5LA-1-E(-CF) | ||||
| 全密封型 | G5LA-14-E(-CF) |
|
備注：訂購時，請注明額定線圈電壓（V）。 |
?額定值
操作線圈
| 額定電壓（V） | 額定電流(mA) | 線圈電阻( Ω) | 動作電壓(V) | 復位電壓(V) | 最大容許電壓(V) | 消耗功率(mW) |
| DC5 | 72 | 69.5 | 額定電壓的75%以下 | 額定電壓的10%以上 |
130%(at 85℃) 170%(at 23℃) |
約360 |
| DC9 | 40 | 225 | ||||
| DC12 | 30 | 400 | ||||
| DC24 | 15 | 1600 | ||||
| DC48 | 10 | 4800 | 約480 |
| 注1.額定電流和線圈電阻為線圈溫度23℃時的值，公差為±10％。 |
| 注2.請不要使用超聲波清洗該繼電器。 |
接點部
| 項目 | 標準型 | 高容量(-E)型 | |
| 接點材料 | Ag合金（無Cd材料） | ||
| 負載 | 阻性負載（cos=1） | ||
| 額定負載 | NO | AC250V 10A | |
| DC24V 10A | |||
| NO/NC | AC125V 5A/5A | AC250V 5A/5A | |
| DC24V 5A/5A | DC24V 5A/5A | ||
| 額定通電電流 | 10A (NO), 5A (NC) | 10A | |
| 最大開關電壓 | AC250V, DC24V | ||
| 最大開關電流 | 10A (NO), 5A (NC) | 10A | |
| 最大開關功率 | NO | AC2,500VA, DC240W | |
| NO/NC | AC2,500VA, DC240W | AC1,250VAC, DC120W | |
| 故障率（參考值） | DC5V 10mA | ||
| 注. P水準：λ60＝0.1×10-5/次 |
■ 性能
| 接觸電阻 | 100mΩ以下 |
| 動作時間 | 10ms以下 |
| 復位時間 | 5ms以下 |
| 最大開關頻率 | 機械：18,000次/hr |
| 電氣：1,800次/hr（額定負載時） | |
| 絕緣電阻 | 1,000mΩ以上(DC500V) |
| 耐壓 | 線圈與接點間：AC2,000V 1mA 50/60Hz 1min |
| 同極接點間：AC750V 1mA 50/60Hz 1min | |
| 振動 | 耐久：10～55Hz 雙振幅1.5mm |
| 誤動作：10～55Hz 雙振幅1.5mm | |
| 沖擊 | 耐久：1,000m/s2（約100G） |
| 誤動作：100m/s2（約10G） | |
| 壽命 | 機械壽命：1,000萬次以上 |
| 電氣壽命：約10萬次 | |
| 使用環境溫度 | 使用：-40~+85℃（無結冰、無凝露） |
| 保存：-40~+85℃（無結冰、無凝露） | |
| 使用環境濕度 | 使用：35～85%RH |
| 保存：35～85%RH | |
| 重量 | 約7.5g |
|
注. 上述值為初始值。 |
| (注.除非另行注明，否則所有尺寸均為毫米。) |
|
單刀雙擲
 |
 |
|
|
單刀單擲－常開
 |
 |
?
